Savunpoistoluukku

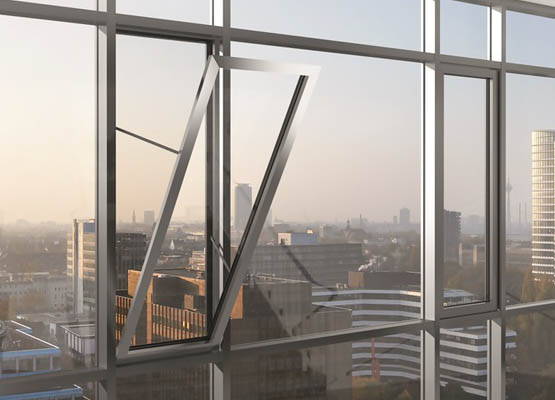

raami-schuco-savunpoistoikkuna-savunpoistoluukku

Tyyppihyväksytyt savunpoistoratkaisut yhteensopivina muiden Raami-ikkunoiden kanssa

Raamin savunpoistoluukut on muotoiltu siten, että ne ovat yhtenäinen osa muuta ikkunajärjestelmää. Perusmallin karmisyvyys on 70 mm. Rakenne mahdollistaa savunpoistoratkaisujen integroinnin muihinkin karmisyvyyksiin ja on yhteensopiva myös Raamin lasijulkisivujärjestelmien kanssa. Piiloheloituksen sekä karmirakenteisiin integroidun Schüco TipTronic -käyttökoneiston avulla savunpoistojärjestelmän mekaaniset yksityiskohdat saadaan häivytettyä taustalle. Näin tehokkaat ja turvalliset savunpoistoratkaisut voidaan toteuttaa huomaamattomina myös vaativiin arkkitehtikohteisiin. Savunpoistoluukku voi olla yksittäinen aukkoikkuna tai muihin ikkunarakenteisiin integroitu osa esimerkiksi porraskäytävän ikkunanauhassa.

Kun ratkaisu kytketään osaksi rakennusautomaatiota, saadaan käyttöön energiaa säästäviä erityistoimintoja, kuten tuuletus ja yöilman käyttö rakennuksen viilentämiseen. Vääntöjäykkä karmirakenne ja puite sekä muotoillut lukkorullat takaavat rakenteelle erinomaisen tuulen- ja rankkasateenpitävyyden sekä erinomaisen äänieristyksen. Järjestelmän suunnittelussa on kiinnitetty erityistä huomiota toimintavarmuuteen ja turvallisuuteen. Ketjuavaaja käynnistyy ilman viivettä ja täysi avautumisleveys saavutetaan kaikissa kokoluokissa alle 60 sekunnissa. Näin tilat ja poistumistiet saadaan tulipalon sattuessa nopeasti tuuletettua.

Savunpoistoluukku voidaan toteuttaa erilaisilla saranointiratkaisulla. Valittavissa on kippimekanismi sekä ylä- tai sivusaranoitu versio. Ikkunan aukeamissuunta voi olla karmityypin mukaan ulos- tai sisäänpäin. Savunpoistoluukun maksimi- ja minimimitat määräytyvät karmiprofiilin mukaan. Pienimmillään mitat ovat 450 x 385 mm. Suurin kokoluokka on 2500 x 2500 mm. Yhtenäiseksi suunniteltu Raami-ikkunamallisto mahdollistaa sen, että julkisivussa yhdistellään sekä automattisesti avautuvia että manuaalitoimisia savunpoistoikkunoita.

Eristyslasien ominaisuuksia varioimalla kokonaisuudelle saadaan haluttu energiatehokkuusluokka, äänieristys ja auringonsuojaus.

Tekniset tiedot

Karmityyppi  Vakiona Schüco AWS 70.HI

Karmisyvyys  70 mm

Materiaali  Polttomaalattu alumiini

Eristystapa  Lämpökatko ja vaahdotettu eriste

Saranointi  Ylä-, ala-, tai sivusaranointi

Ikkunan avautumissuunta  Vakiona sisänpäin aukeva, erikoiskarmeilla saatavissa ulospäin aukeva

Käyttökoneisto Näkyvissä oleva koneisto tai karmirakenteeseen integroitu, piilossa oleva TipTronic -järjestelmä

Värivaihtoehdot  RAL-värikartan värit. Vakiovärit tummanharmaa, valkoinen, vaaleanharmaa ja musta

Värin pintavaihtoehdot  Vakiona kiiltävä, matta tai strukturoitu mattapinta lisähintaan

Lasitus  Vakiolasitus 3K-eristyslasielementti

Maksimikorkeus 1500 mm (1050, kun leveys on 2050 mm)

Maksimikorkeus sivusaranoidulla rakenteella 2250 mm, jolloin leveys max 1050 mm

Minimikorkeus 550 mm

Maksimileveys  2050 mm

Minimileveys 700 mm

U-arvo  0,85…1,0, lasituksesta riippuen

Äänieristys (Rw+Ctr)  30-32 dB, äänieristyslasituksella 38 dB



Sertifikaatit ja todistukset

Suoritustasosertifikaatti 2020: Raami-savunpoistoikkunat ja -savunpoistoluukut



Lisävarusteet

Käyttökoneisto
Auringonsuojalasitus
Energiansäästölasitus
Äänieristyslasitus
Alumiiniosien erikoispinta, matta tai strukturoitu matta

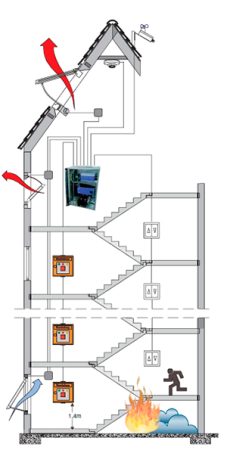

raami-schuco-savunpoistoikkuna-savunpoistoluukku-jarjestelma-300



Toimintamallimme

1.

Täytä yhteystietosi ja perustiedot ovista tarjouspyyntö­lomakkeeseemme. Liitä kuva vanhoista ovista saadaksesi tarkempi tarjous.

Saat mallikuvan uudesta ovesta ja tarjouksen seuraavan arkipäivän aikana.

2.

Teemme sopimuksen sähköisesti.

Sovimme aikataulusta, tiedottamisesta ja muista käytännön asioista.

3.

Hoidamme koko työn alusta loppuun mukaan lukien vanhojen ovien kierrätys, pellitys ja muut asiaan liittyvät työt.

Toimitusaikamme on 6 viikkoa tilauksesta. Varsinainen vaihtotyö tehdään yhdessä päivässä, joten uusittu sisäänkäynti on käytettävissä saman päivän aikana.

Töitämme

As Oy Kuninkaankulma-Puutarhakatu-8-23

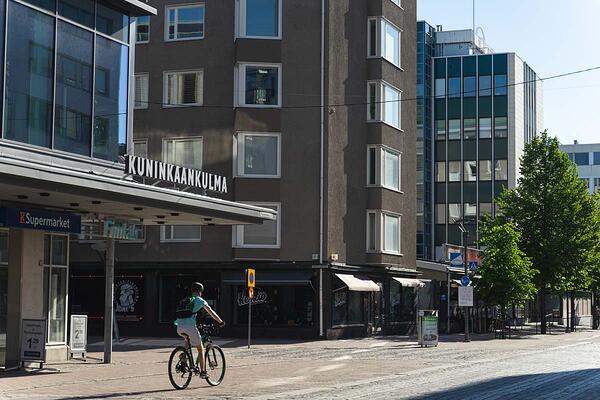

As Oy Kuninkaankulma - Puutarhakatu 8

Liiketilojen lasijulkisivut, ulko-ovet ja takaovet sekä taloyhtiön takaovet

As Oy Vaskenvalaja, Mustanlandenkatu-8-3

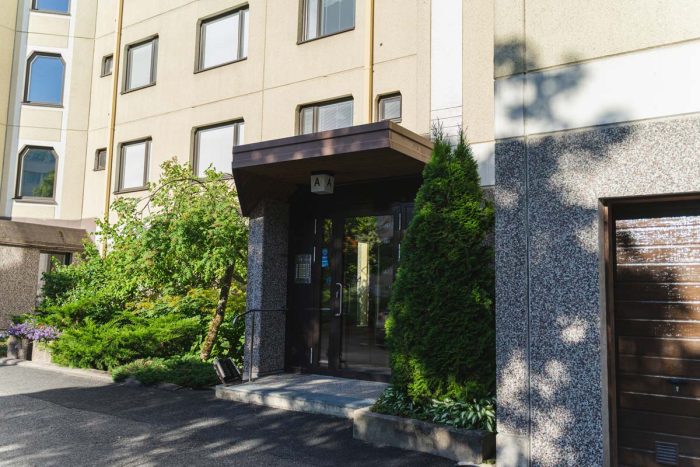

As Oy Vaskenvalaja - Mustanlahdenkatu 8
